Le diagramme de bloc interne (ibd)
Fondamental : Diagramme de bloc interne (ibd : internal block diagram)
Objectifs :
Représenter les échanges de matière, d'information et d'énergie entre blocs de même niveau hiérarchique grâce aux ports de flux
Représenter les services invoqués par un autre bloc grâce aux ports standards, et par extension toute entrée/sortie de contrôle ou de commande.
Avec ce type de diagramme, on peut aussi faire le choix de décrire la structure d'un système avec différents niveaux de raffinement.
Dans le cas d'un système complexe, on évite de concentrer toutes les informations sur un seul et même diagramme de bloc interne ce qui rendrait sa lecture délicate. On construit alors autant de diagrammes de bloc interne que l'on souhaite avec des niveaux de précision et de raffinement différents.

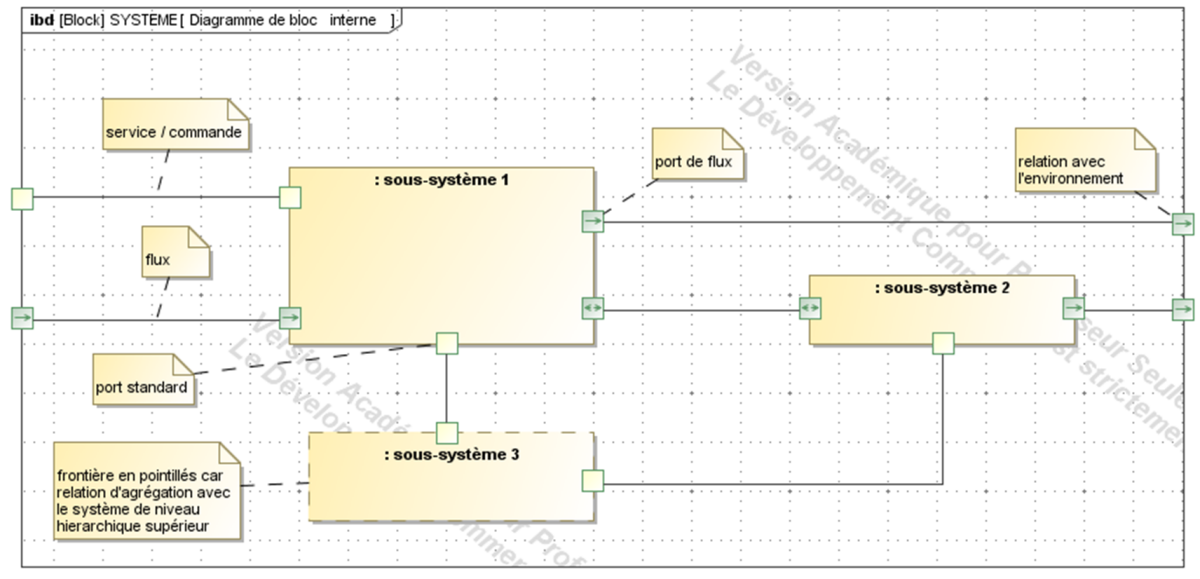

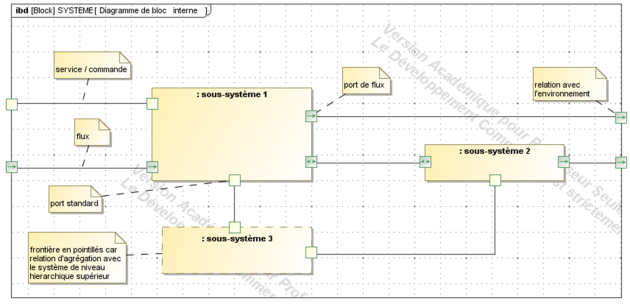

Diagramme de bloc interne - Cas général

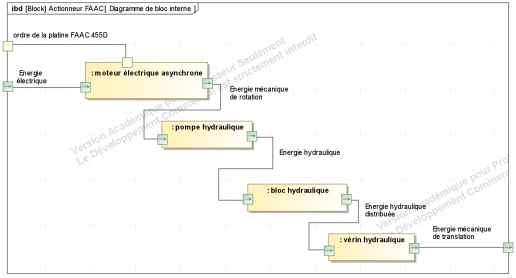

Exemple : Diagramme de bloc interne de l'actionneur FAAC
