Introduction : le langage SysML
L'ingénierie des systèmes complexes est un travail collaboratif faisant intervenir à chaque étape du cycle de vie des acteurs répartis sur toute la planète. L'utilisation d'outils de communication et de définition de produit communs à tous ces acteurs est devenue une nécessité.
Ainsi, en Ingénierie des Systèmes, un langage de description retenu par de plus en plus d’entreprises (EADS, Boeing, PSA, Renault, Thales, etc.) et au programme des CPGE est le langage SysML : Systems Modeling Language. Il a l'avantage de proposer différents outils de description graphique, des diagrammes, permettant de modéliser le système dans les différentes phases du cycle, en complément d'une maquette numérique. Ces diagrammes interagissent entre eux grâce à des logiciels dédiés, ce qui permet de répercuter immédiatement toute modification à l'ensemble des acteurs concernés par le projet.

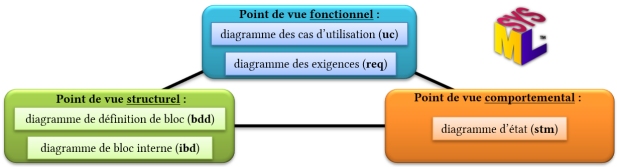

Les diagrammes utilisés dans le langage SysML permettent de décrire un système selon trois points de vue complémentaires :
le point de vue fonctionnel, qui consiste à décrire les actions effectuées par le système pour répondre aux questions : "à quoi sert ce système ?" et "quelles sont les fonctions réalisées ?"
le point de vue structurel qui consiste à décrire les composants du produit et de son environnement ainsi que les relations entre ces composants, pour répondre aux questions "de quoi est-il composé ?" et "comment est-il organisé ?"
le point de vue comportemental, qui consiste à modéliser le produit et son environnement afin de répondre, par la simulation, aux questions : "quelles sont les tâches réalisées par ce système?" , "dans quel ordre ? " et "à quelles conditions ?"
Le langage SysML est constitué de neuf diagrammes qui s'appuient sur ces différents points de vue. Seuls cinq d'entre eux sont au programme de PTSI :
